四鈕: 準確度%:3.0，規格：0-1/10/100Ω    最小分格0.01Ω

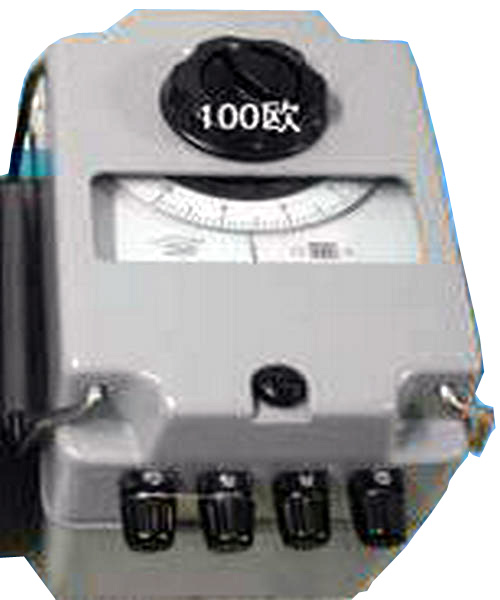

    ZC-8接地電阻表主要規格及量程如下表：

    規格       量程               最小分格值

    1-10-1000～1Ω              0.01 Ω

      0～10    4 Ω                 0.1 Ω

      0～100   6 Ω                 1 Ω

    ZC-8接地電阻表技術參數：

    1.本產品符合GB7676-98直接作用模擬指示電測量?jī)x表及附件定義及通用要求及ZBN21012接地電阻表標準的有關規定。

    2.儀表的基準值為量程。

    3.儀表的基本誤差以基準值的百分?jǐn)?shù)表示其基本誤差的極限值為量程的±3%。

    4.儀表工作環境溫度為-20～+50℃。

    5.儀表因溫度變化引起指示值變化，換算成每變化10℃不大于基本誤差。

    6.儀表工作環境濕度為25%～95%，由此引起指示值的變化不大于基本誤差。

    7.儀表工作位置為水平。

    8.儀表自水平工作位置向任一方向傾斜5°，由此引起指示值的變化不大于基本誤差的 1/2。

    9.儀表在外磁場強度為0.4KA/m的影響下由此引起指示值的變化不大于基準值的1.5%。

    10.儀表線路與外殼間的絕緣電阻不低于20MΩ。

    11.儀表線路與外殼的電壓試驗為500V。

    12.儀表的外殼防護性能為防濺式。

    13.輔助探測針的接地電阻由500 Ω改變至下表規定值時，其基本誤差改變量，不超過下表中的規定值。

       輔助接地電阻（ Ω）  0   10002000 5000

       允許改變量（%）

      （準確度等級指數百分?jǐn)?shù)）100100100200

    14.儀表發電機手柄額定轉速為120r/min。

測量方法：

    1、接地電阻測量

     (1) 沿被測接地極E（C2、P2）和電位探針P1及電流探針C1，依直線彼此相距20米，使電位探針處于E、C中間位置，按要求將探針插入大地。

     (2)用導線將地阻儀端子E（C2、P2）、P1、C1與探針?biāo)谖恢脤?duì)應聯接。

     (3)開啟地阻儀電源開關“ON”，選擇合適擋位輕按一下鍵該檔指標燈亮，表頭LCD顯示的數值即為被測得的地電阻。

    2、土壤電阻率測量

      (1) 測量時在被測的土壤中沿直線插入四根探針，并使各探針間距相等，各間距的距離為L(zhǎng)，要求探針入地深度為L(zhǎng)/20cm，用導線分別從C1、P1、P2、C2各端子與四根探針相連接。若地阻儀測出電阻值為R，則土壤電阻率按下式計算：

     Ф=2πRL

     其中

     Ф—土壤電阻率（Ωcm）

     L—探針與探針之間的距離

     R—地阻儀的讀數（Ω）

     用此法測得的土壤電阻率可近似認為是被埋入探針之間區域內的平均土壤電阻率。

     (2)測地電阻、土壤電阻率所用的探針一般用直徑為25mm，長0.5～1m的鋁合金管或圓鋼。

    3、地電壓測量

    測量接線如圖一，撥掉C1插頭，E、P1間的插頭保留，啟動地電壓（EV）檔，指示燈亮，讀取表頭數值即為E、P1間的交流地電壓值。

    4、測量完畢按一下電源“OFF”鍵，儀表關機。
