概述：

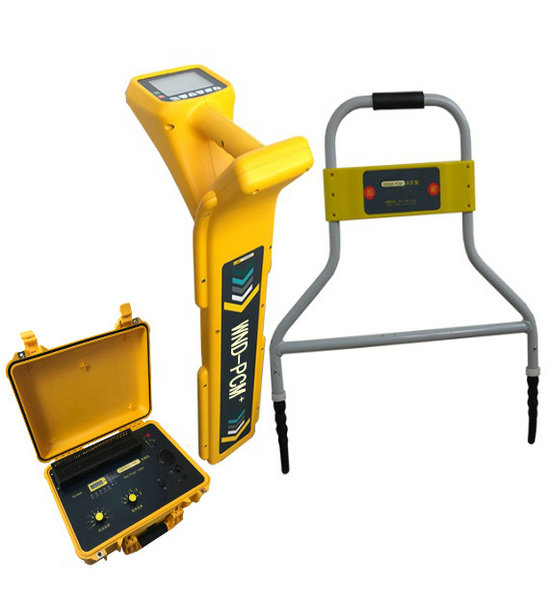

    萬能迪WND-PCM+一體化管道防腐層狀況檢測儀能在非開挖狀況下對埋地管道進行檢測，實現對埋地管道的外防腐層的破壞情況進行定量評估，并能對管道進行準確定位、測深，該檢測技術既可作為新竣工管道的檢測、驗收手段，也可對正在運行的管道進行定期監測。檢驗埋地管道的防護層狀況、有針對性的替換修補。適用于石油、天然氣、城市燃氣和自來水等防腐管道的外防腐層質量評估。

    特點：

    1、超窄帶通0.2HZ鎖相環DSP數字濾波器；

    2、高靈敏度接收機，檢測深度和檢測距離大大增加；

    3、獨立ACVG檢測儀，無需與接收機連接，可靠性高；

    4、GPS定位功能，管道走向自動成圖；

    5、左右箭頭指示管道位置，快速定位管線；

    6、防腐層破損點前后箭頭指示，快速定位；

    7、dB值指示防腐層破損點的大小；

    8、數據分析軟件，檢測報告自動生成

    WND-PCM+技術參數

    接收機:

    1、定位模式：谷值模式、峰值模式、寬峰模式、峰值箭頭模式

    2、測深方式：直讀深度、80%法測深、50%法測深

    3、工作頻率：128Hz、512Hz、1kHz

    4、定位精度：深度的±2.5% （無鄰近管線干擾）

    5、電流精度：實際電流的±2.5%（無鄰近管線干擾）

    6、深度精度：深度的±2.5%（無鄰近管線干擾）

    7、測量范圍： 0-20米

    8、電流測繪：可準確地測量多種信號電流的大小和防腐層破損的方向

    9、靈 敏 度：埋深1米時10 mA

    10、數據記錄：管道位置、埋深、管中電流大小、測點間距離

    11、數據下載：記錄的數據可下載到電腦

    12、電    池：鋰電，可連續工作20小時

    13、殼體材料：ABS工程塑料

    14、外形尺寸：62x30x15cm

    15、重    量：2.5Kg

    發射機:

    1、頻率選擇：128Hz+8Hz+4Hz、512Hz+8Hz+4Hz、1kHz+8Hz+4Hz、128Hz、512Hz、1kHz

    2、輸出電流：100mA  300mA、600mA、1A、1.5A、2A、2.5A、3A

    3、輸出電壓：******120V

    4、輸出功率：******150W

    5、發射距離：******30Km

    6、交流電源：220V/50Hz交流

    7、直流輸入: 24V 13AH 高容量鋰電（標配，可選配24V、20AH鋰電）

    8、工作溫度：-20℃ - +50℃

    9、殼體材料：ABS工程塑料

    10、外形尺寸：38x28x18cm

    11、重    量：8.8Kg

    檢測儀（A字架）:

    1、接收頻率：LF低頻

    2、增益控制：自動增益，范圍：0-140dB

    3、定位精度：≤5cm

    4、破損定位:定位防腐層破損點位置、方向，精度在2厘米之內

    5、電    源：7.4V鋰電池組

    6、工作時間：≥20小時

    7、重量：2.5 kg

    功能參數

    1、定位深度     20米

    2、GPS定位      √

    3、距離顯示      √

    4、評估軟件      √

    5、直讀測深      √

    6、數據存儲      √

    7、破損點定位     √

    8、探測測繪一體     √

    9、打印評估結果     √
